lab07-nfs-01 & lab07-nfs-02

Cet article est le quatrième opus de la suite d’articles sur la mise en œuvre d’une infrastructure Linux visant à servir le blog « lab07.lab » en haute dispo.

Dans le précédent article nous avons activé la réplication de la bdd wordpress entre les serveurs lab07-db-01 et lab07-db-02.
Dans cet article on va découpler le stockage du code et son exécution. Notre serveur FRONT lab07-front-01 va continuer d’interpréter le PHP et servir nos pages web mais ne portera plus le code.
On va monter dans un premier temps le serveur NFS lab07-nfs-01 qui partagera les fichiers puis on utilisera DRBD pour répliquer les données de notre NFS sur un second serveur lab07-nfs-02 et, Heartbeat pour orchestrer les services et l’attribution d’une IP virtuelle, une VIP.

L’intérêt de ces manipulations est double :

• pouvoir utiliser plusieurs serveurs FRONT pour servir rigoureusement le même code et donc avoir un emplacement unique pour mettre à jour le code (un seul git pull si le code est versionné),
• mettre en place une tolérance de panne du NFS en redondant le stockage.

Assez bavassé, l’infra ne va pas se monter toute seule.

Notre premier serveur NFS

Vu qu’on est au 4ème article sur le sujet, je me doute que tu dois commencer à oublier des détails… N’est-ce pas Alzheimer !?
Donc tu démarres lab07-nfs-01, tu paramètres son hostname, son adresse IP, tu adaptes /etc/hosts pour référencer les hôtes du lab, tu purges nano et, tu fais un apt update && apt ugrapde. C’est bon, on peut avancer maintenant ? Oui, cool !

On va installer le serveur NFS, créer un dossier, lui attribuer les droits adaptés et le partager. Ceci fait, on va copier le dossier de WordPress depuis lab07-front-01 dans notre dossier partagé.

root@lab07-nfs-01:~# apt install nfs-kernel-server
root@lab07-nfs-01:~# mkdir -p /opt/nfsshare
root@lab07-nfs-01:~# chown nobody:nogroup /opt/nfsshare
root@lab07-nfs-01:~# chmod -R 755 /opt/nfsshare
root@lab07-nfs-01:~# echo "/opt/nfsshare   192.168.50.0/24(rw,sync,no_subtree_check)" >> /etc/exports
root@lab07-nfs-01:~# exportfs
root@lab07-nfs-01:~# rsync -avz lab07-front-01:/var/www/lab07.lab /opt/nfsshare

On a un serveur, il nous faut un client. On va installer le client NFS sur lab07-front-01 et paramétrer le point de montage de façon persistante dans le fstab.

root@lab07-front-01:~# apt install nfs-common
root@lab07-front-01:~# vi /etc/fstab

# <file system> <mount point>   <type>  <options>       <dump>  <pass>
# / was on /dev/sda2 during installation
UUID=305806a9-4e9d-4844-b3e8-702d6549ce5e /               ext4    errors=remount-ro 0       1
# swap was on /dev/sda1 during installation
UUID=2f641569-e15b-43db-ac82-7ee8639b36ed none            swap    sw              0       0
/dev/sr0        /media/cdrom0   udf,iso9660 user,noauto     0       0
# Montage NFS de WordPress depuis lab07-nfs-01
192.168.50.27:/opt/nfsshare /var/www nfs4 defaults,user,exec,_netdev 0 0

On va supprimer le contenu du dossier /var/www de lab07-front-01 pour ne pas se mélanger les pinceaux et on jouera à nouveau le fstab.

root@lab07-front-01:~# rm -rf /var/www/*
root@lab07-front-01:~# systemctl daemon-reload
root@lab07-front-01:~# mount -a

lab07-front-01 sert désormais le code stocké sur lab07-nfs-01 sans rechigner ! Vaudrait mieux quand même t’en assurer en désactivant la carte réseau de lab07-nfs-01.

C’est pas forcément bien mais il sera peut-être nécessaire d’exporter notre partage à l’aide du paramètre no_root_squash pour que root@lab07-front soit root sur le partage NFS.

T’as testé ? Tout fonctionne ? Ok, on continue dans ce cas.

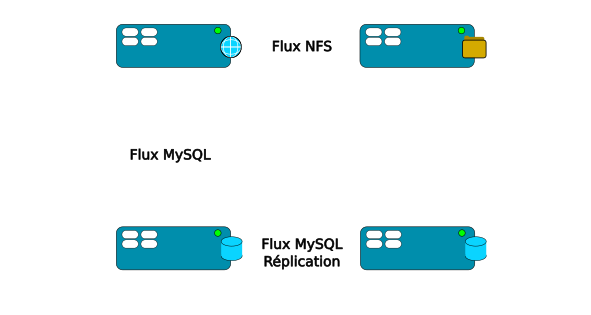

Si tu t’arrêtes à ce moment de l’histoire, voici ta situation :

Second serveur NFS

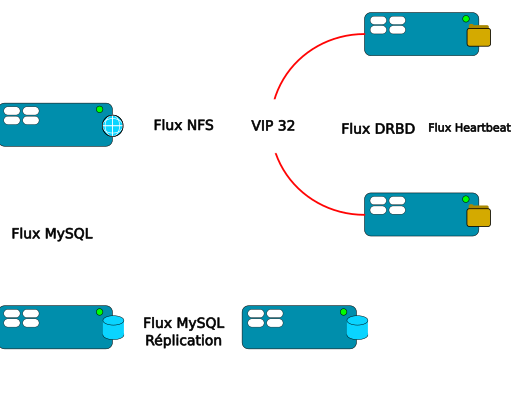

La haute disponibilité de notre partage NFS va être assurée par le couple formé par DRBD et Heartbeat.

DRBD est comparé à du RAID1 en réseau. Il prend en charge deux missions principales :

• la réplication des données d’un volume de stockage primaire (node primaire) vers un ou plusieurs serveurs secondaires (node secondaire) en mode bloc,
• contrôler le rôle du node, le volume n’est monté que sur le node primaire.

Bien qu’obsolète et remplacé par CoroSync (que je n’ai pas encore étudié), on va utiliser Heartbeat pour gérer la bascule. Heartbeat va s’occuper de plusieurs tâches pour nous :

• le montage du volume DRBD,
• la distribution de l’adresse IP virtuelle ; la VIP,
• l’export du partage de notre serveur NFS.

Dans l’absolu, tu prépares lab07-nfs-02 comme tout les autres serveurs, tu installes ensuite nfs-kernel-server sans paramétrer /etc/exports.

DRBD

Installation et paramètres de base sur les NFS

Bon on est parti de VM identiques du coup on a une seule partoche qui prend tout le disque. DRBD fonctionne avec des volumes donc on va ajouter un disque secondaire sur nos deux serveurs NFS. Je te détaille pas cette partie c’est du clicodrome. Moi j’ajoute à froid un disque dur de 5 Go de chaque côté, je rallume les VMs et je créé une partition sur chacune des VM.

root@lab07-nfs-01:~# fdisk /dev/sdb

Welcome to fdisk (util-linux 2.38.1).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.

Device does not contain a recognized partition table.
Created a new DOS (MBR) disklabel with disk identifier 0xae961fea.

Command (m for help): n
Partition type
   p   primary (0 primary, 0 extended, 4 free)
   e   extended (container for logical partitions)
Select (default p):

Using default response p.
Partition number (1-4, default 1):
First sector (2048-10485759, default 2048):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-10485759, default 10485759):

Created a new partition 1 of type 'Linux' and of size 5 GiB.

Command (m for help): w
The partition table has been altered.
Calling ioctl() to re-read partition table.
Syncing disks.

Ne formate pas la partition – pas de mkfs !

Ça y est, on est prêt pour l’installation et la configuration de DRBD. Les actions suivantes seront menées sur les deux serveurs NFS (je te montre avec lab07-nfs-01).

root@lab07-nfs-01:~# apt install drbd-utils
root@lab07-nfs-01:~# vi /etc/drbd.d/global_common.conf

Je te montre la version simplifiée sans les commentaires.

common {
	handlers {
		outdate-peer "/usr/lib/heartbeat/drbd-peer-outdater -t 5";
	}
	startup {
		become-primary-on lab07-nfs-01;
	}
}

Maintenant qu’on a décrété comment DRBD allait bosser, on va lui dire avec quoi bosser et on va le détailler dans son fichier de ressource.

root@lab07-nfs-01:~# vi /etc/drbd.d/r0.res

resource r0 {
	on lab07-nfs-01 {
		device /dev/drbd0;
		disk /dev/sdb1;
		meta-disk internal;
		address 192.168.50.27:7788;
	}

	on lab07-nfs-02 {
		device /dev/drbd0;
		disk /dev/sdb1;
		meta-disk internal;
		address 192.168.50.28:7788;
	}
}

Et on oublie pas de redémarrer le service pour prendre en compte les fichiers de configuration que l’on vient de modifier/créer.

root@lab07-nfs-01:~# systemctl restart drbd

Création de la ressource partagée

On n’a pas ajouté notre second disque pour faire des colliers de nouilles! On va initialiser les métadonnées de stockage sur les deux serveurs.

root@lab07-nfs-01:~# drbdadm create-md r0
WARN:
  You are using the 'drbd-peer-outdater' as fence-peer program.
  If you use that mechanism the dopd heartbeat plugin program needs
  to be able to call drbdsetup and drbdmeta with root privileges.

  You need to fix this with these commands:
  dpkg-statoverride --add --update root haclient 4750 /lib/drbd/drbdsetup-84

  dpkg-statoverride --add --update root haclient 4750 /usr/sbin/drbdmeta

initializing activity log
initializing bitmap (160 KB) to all zero
Writing meta data...
New drbd meta data block successfully created.

La création des métadonnées nous indique des modifications à opérer pour pouvoir utiliser drbd-peer-outdater. On effectue ces deux commandes sur les deux NFS. On redémarre DRBD et on démarre le volume.

root@lab07-nfs-01:~# dpkg-statoverride --add --update root haclient 4750 /lib/drbd/drbdsetup-84
root@lab07-nfs-01:~# dpkg-statoverride --add --update root haclient 4750 /usr/sbin/drbdmeta
root@lab07-nfs-01:~# systemctl restart drbd
root@lab07-nfs-01:~# drbdadm up r0

root@lab07-nfs-02:~# dpkg-statoverride --add --update root haclient 4750 /lib/drbd/drbdsetup-84
root@lab07-nfs-02:~# dpkg-statoverride --add --update root haclient 4750 /usr/sbin/drbdmeta
root@lab07-nfs-02:~# systemctl restart drbd
root@lab07-nfs-02:~# drbdadm up r0

Normalement nos serveurs devraient avoir fait connaissance et commencer à se sentir le… je m’égare. On va faire parler le processus de DRBD plutôt que moi.

root@lab07-nfs-01:~# cat /proc/drbd
version: 8.4.11 (api:1/proto:86-101)
srcversion: 19D914EA50F713FCCE48607
 0: cs:Connected ro:Secondary/Secondary ds:Inconsistent/Inconsistent C r-----
    ns:0 nr:0 dw:0 dr:0 al:8 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:5241660

Synchronisation des montres volumes

En effet, les serveurs sont connectés mais pour l’instant chacun est secondaire et les données inconsistantes. Qu’à cela ne tienne. On va déclarer notre serveur lab07-nfs-01 en tant que serveur primaire et écraser les éventuelles données de 02 et surveiller la quiche du process DRBD. Après seulement, on formatera le volume.

root@lab07-nfs-01:~# drbdadm -- --overwrite-data-of-peer primary r0
root@lab07-nfs-01:~# watch -n0.5 'cat /proc/drbd'
root@lab07-nfs-01:~# mkfs.ext4 /dev/drbd0

L’animation ci-dessus est accélérée au cas où tu décides de la regarder entièrement, je voulais pas que t’y passes une heure (à moins de la regarder plusieurs fois).
Tiens pour le coup on va changer d’outil, plutôt que de faire parler le processus, on va utiliser la directive status de la commande drbdadm.

root@lab07-nfs-01:~# drbdadm status
r0 role:Primary
  disk:UpToDate
  peer role:Secondary
    replication:Established peer-disk:UpToDate

Tu vois, notre serveur lab07-nfs-01 à le rôle de serveur primaire, son pair lab07-nfs-02 est serveur secondaire et la réplication est à jour : UpToDate.

C’est déjà pas mal comme situation mais bon on va pas reconnecter notre partage NFS sur notre front à la main à chaque fois que le volume DRBD change de serveur. Puis il faut bien qu’on justifie d’avoir installé Heartbeat.

Attribution d’une VIP au DRBD primaire mais pas que…

Heartbeat est un sous-système de haute disponibilité Linux (je frime mais en fait c’est la description du paquet). Tu as remarqué la quantité de paquets supplémentaires qui se sont installés lors du dernier apt install qu’on a fait ensemble ? La grande majorité était ajouté pour fonctionner conjointement à Heartbeat.

La configuration de Heartbeat repose sur trois fichiers :

• /etc/ha.d/ha.cf – Le fichier de conf globale,
• /etc/ha.d/haresources – La déclaration de la (des) ressource(s) partagée(s),
• /etc/ha.d/authkeys – Le fichier des clés d’authentification des communications.

Le fichier de conf globale

On commence avec la création du fichier de configuration globale sur les deux serveurs. Je te montre sur lab07-nfs-01. Tu adapteras la ligne ucast sur lab07-nfs-02.

root@lab07-nfs-01:~# vi /etc/ha.d/ha.cf

# Heartbeat logging configuration
#logfacility daemon
logfile /var/log/heartbeat.log

# Heartbeat cluster members
node lab07-nfs-01
node lab07-nfs-02

# Heartbeat communication timing
keepalive 2
warntime 10
deadtime 20
initdead 60

# Heartbeat communication paths
udpport 694
ucast enp0s3 192.168.50.28

# fail back automatically
auto_failback On

# Monitoring of network connection to default gateway
ping 192.168.50.1   # ping to gateway for network testing
#respawn hacluster /usr/lib/heartbeat/ipfail

On a déclaré un fichier de journal, les nœuds, les contraintes temporelles, le moyen de communication (ici on fait de l’unicast vers notre pair ; on aurait pu faire du broadcast mais si plusieurs Heartbeat discutent sur un même réseau, ça fout le zbeul) et enfin on se basera sur la connectivité au routeur.

L’auto_failback est une directive dépréciée et j’ai vraiment voulu te montrer une jolie infra toute belle alors j’ai lu et lu et lu et ça m’a bien cassé le zouk-machine. Alors bon utiliser une commande dépréciée sur un soft obso… On n’est pas à ça près non ?

Le fichier de ressource(s)

Une ligne de commentaire, une ligne de configuration… Mais alors quelle ligne bien velue !

root@lab07-nfs-01:~# vi /etc/ha.d/haresources

# host          network                         resource        resource_storage                        daemon
lab07-nfs-01    IPaddr::192.168.50.32/24/enp0s3 drbddisk::r0    Filesystem::/dev/drbd0::/opt/drbd::ext4 nfs-kernel-server

Pour le host c’est facile. Mais le reste est assez imbitable mais je peux te décrypter ça au risque d’écrire des idioties parce que je trouve bien des tutos mais pas de manpage :

• IPaddr::192.168.50.32/24/enp0s3 – Notre adresse IP virtuelle 192.168.50.32 sur l’interface enp0s3,
• drbddisk::r0 – La ressource partagée par notre VIP,
• Filesystem::/dev/drbd0::/opt/drbd::ext4 – Le stockage de la ressource c’est notre /dev/drbd0 monté dans /opt/drbd avec un volume au format ext4,
• nfs-kernel-server – le service que va manipuler Heartbeat.

Chiffrement des communications

Le fichier authkeys défini le chiffrement utilisé par Heartbeat et la clé partagée.

root@lab07-nfs-01:~# echo Jean-Claude | md5sum
8c9e41ed2d0f5cd6c3b4ed983c77854f  -
root@lab07-nfs-01:~# vi /etc/ha.d/authkeys

auth 1
1 md5 8c9e41ed2d0f5cd6c3b4ed983c77854f

On va utiliser la première clé de chiffrement pour chiffrer nos paquets UDP 694 Heartbeat envoyés en utilisant md5 et notre clé à nous c’est la somme md5 de la chaîne “Jean-Claude”. On peut paramétrer jusqu’à 15 clés en réception.

Sécurité oblige, le fichier authkeys ne doit présenter que les droits de lecture et d’écriture par root. Je ne fais pas le chown parce qu’il appartient déjà à root.

root@lab07-nfs-01:~# chmod 600 /etc/ha.d/authkeys

Mise en route du bouzin

On a presque fini mais, ya un truc que je t’ai pas encore dit. C’est que si Heartbeat orchestre tout, bah on ne veut pas que notre serveur NFS soit autorisé à démarrer par défaut. C’est Heartbeat qui mettra ses gros doigts dedans pour s’en servir de marionnette avec ce que l’on a configuré dans /etc/ha.d/haresources. Alors on le désactive sur les deux serveurs NFS avant de redémarrer Heartbeat.

root@lab07-nfs-01:~# systemctl disable nfs-kernel-server
root@lab07-nfs-01:~# systemctl restart heartbeat

Si tout se passe bien, et que tu as bien collé le même mot de passe du premier coup (pas comme moi) ton serveur lab07-nfs-01 devrait disposer de la VIP.

root@lab07-nfs-01:~# ip a
[...]
2: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 08:00:27:f1:3e:3d brd ff:ff:ff:ff:ff:ff
    inet 192.168.50.27/24 brd 192.168.50.255 scope global enp0s3
       valid_lft forever preferred_lft forever
    inet 192.168.50.32/24 brd 192.168.50.255 scope global secondary enp0s3:0
       valid_lft forever preferred_lft forever
    inet6 fe80::a00:27ff:fef1:3e3d/64 scope link
       valid_lft forever preferred_lft forever

Et si on éteint Heartbeat sur lab07-nfs-01, elle devrait migrer sur 02.

root@lab07-nfs-01:~# systemctl stop heartbeat
root@lab07-nfs-01:~# ip a
[...]
2: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 08:00:27:f1:3e:3d brd ff:ff:ff:ff:ff:ff
    inet 192.168.50.27/24 brd 192.168.50.255 scope global enp0s3
       valid_lft forever preferred_lft forever
    inet6 fe80::a00:27ff:fef1:3e3d/64 scope link
       valid_lft forever preferred_lft forever

root@lab07-nfs-02:~# ip a
[...]
2: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 08:00:27:37:5f:a7 brd ff:ff:ff:ff:ff:ff
    inet 192.168.50.28/24 brd 192.168.50.255 scope global enp0s3
       valid_lft forever preferred_lft forever
    inet 192.168.50.32/24 brd 192.168.50.255 scope global secondary enp0s3:0
       valid_lft forever preferred_lft forever
    inet6 fe80::a00:27ff:fe37:5fa7/64 scope link
       valid_lft forever preferred_lft forever

Adaptation de lab07-front-01

Magique ! Ça bascule correctement (en relançant heartbeat sur lab07-nfs-01, il est bien redevenu primaire). On va basculer les données de /opt/nfsshare vers /opt/drbd sur lab07-nfs-01 vu que c’est le serveur DRBD primaire et donc qu’il a le volume de monté (il faut t’en assurer avant, pas comme moi qui me suis retrouvé avec /opt/drbd vide quand le volume était monté… Il passe au-dessus et oui, j’ai eu une suée pendant 2 minutes).

root@lab07-nfs-01:~# mv /opt/nfsshare/lab07.lab /opt/drbd/

On remplace l’ancien chemin dans le fichier d’exports NFS sur les deux serveurs lab07-nfs-01 et lab07-nfs-02 pour partager le nouvel emplacement (t’auras compris je te le montre que sur un) et on redémarre Heartbeat pour qu’il redémarre nfs-kernel-server.

root@lab07-nfs-01:~# sed -i 's/\/opt\/nfsshare/\/opt\/drbd/g' /etc/exports

Le délimiteur de sed c’est le slash, alors on l’échappe en le faisant précéder d’un antislash ; c’est pas hyper lisible mais on s’habitue je te rassure…

T’as pas commencé à t’habituer ? Non? Ça tombe bien, suite au commentaire de Valentin j’ai testé de remplacer le délimiteur de sed et non seulement ça fonctionne mais c’est surtout vachement plus lisible. Le principe c’est de prendre un caractère qui ne soit pas présent dans les chaînes que tu souhaites modifier. Voici plusieurs exemples.

root@lab07-nfs-01:~# sed -i 's,/opt/nfsshare,/opt/drbd,g' /etc/exports
root@lab07-nfs-01:~# sed -i 's=/opt/nfsshare=/opt/drbd=g' /etc/exports
root@lab07-nfs-01:~# sed -i 's!/opt/nfsshare!/opt/drbd!g' /etc/exports

On va pouvoir adapter le montage de notre client NFS sur lab07-front-01.

root@lab07-front-01:~# vi /etc/fstab

[...]
# Montage NFS de WordPress depuis la VIP des serveurs NFS lab07-nfs-01 et lab07-nfs-02
192.168.50.32:/opt/drbd /var/www nfs4 defaults,user,exec,_netdev 0 0

Il va falloir recharger la configuration du fstab, démonter et remonter le partage.

root@lab07-front-01:~# systemctl daemon-reload
root@lab07-front-01:~# umount /var/www
root@lab07-front-01:~# mount /var/www
root@lab07-front-01:~# mount | grep 32
192.168.50.32:/opt/nfsshare on /var/www type nfs4 (rw,nosuid,nodev,relatime,vers=4.2,rsize=131072,wsize=131072,namlen=255,hard,proto=tcp,timeo=600,retrans=2,sec=sys,clientaddr=192.168.50.23,local_lock=none,addr=192.168.50.32,user,_netdev)

Notre infrastructure commence à s’étoffer et j’aime bien faire des schémas alors voilà où l’on fini ce volet.

Ça surf, notre blog WordPress fonctionne quelque soit le serveur NFS qui porte la VIP et le volume DRBD :

root@lab07-front-01:~# curl http://lab07.lab | head -n 10
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
  0     0    0     0    0     0      0      0 --:--:-- --:--:-- --:--:--     0<!DOCTYPE html>
<html lang="fr-FR">
<head>
	<meta charset="UTF-8" />
	<meta name="viewport" content="width=device-width, initial-scale=1" />
<meta name='robots' content='noindex, nofollow' />
<title>wordpress</title>
<link rel="alternate" type="application/rss+xml" title="wordpress » Flux" href="http://lab07.lab/?feed=rss2" />
<link rel="alternate" type="application/rss+xml" title="wordpress » Flux des commentaires" href="http://lab07.lab/?feed=comments-rss2" />
<script>
100 10129    0 10129    0     0   155k      0 --:--:-- --:--:-- --:--:--  157k

La fritte sur l’macdo

On peut même regarder notre Heartbeat taper la causette.

root@lab07-nfs-02:~# tcpdump -i enp0s3 'host 192.168.50.27 and udp'
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on enp0s3, link-type EN10MB (Ethernet), snapshot length 262144 bytes
08:31:40.636823 IP lab07-nfs-01.42517 > lab07-nfs-02.694: UDP, length 305
08:31:42.629396 IP lab07-nfs-01.42517 > lab07-nfs-02.694: UDP, length 305
08:31:44.632552 IP lab07-nfs-01.42517 > lab07-nfs-02.694: UDP, length 305
[...]
root@lab07-nfs-02:~# tcpdump -i enp0s3 'host 192.168.50.28 and udp'
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on enp0s3, link-type EN10MB (Ethernet), snapshot length 262144 bytes
08:34:06.688603 IP lab07-nfs-01.42517 > lab07-nfs-02.694: UDP, length 305
08:34:08.692756 IP lab07-nfs-01.42517 > lab07-nfs-02.694: UDP, length 305
08:34:10.695719 IP lab07-nfs-01.42517 > lab07-nfs-02.694: UDP, length 305

Fin de la bande
